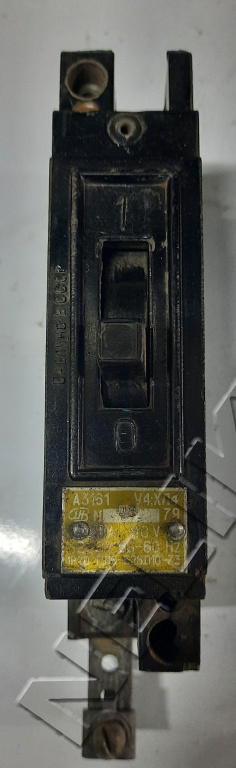

Автоматический выключатель А3161

Автоматический выключатель А3161 предназначен для защиты электрических цепей освещения, управления и вспомогательных нагрузок от чрезмерно больших токов при перегрузках 1,25 но не более 1,35 Iн в течении часа, а также для включения и отключения различных цепей.
Автоматический выключатель состоит из следующих основных узлов: кожуха, коммутирующего устройства, дугогасительных камер, расцепителя максимального тока, механизма управления и зажимов для присоединения внешних проводов.
Кожух выполнен из пластмассы и состоит из основания, на котором смонтированы все части выключателя А3161, и крышки, привинчиваемой к основанию.

Коммутирующее устройство состоит из подвижных и неподвижных контактов. Держатели подвижных контактов соединены между собой изолированной траверсой, связанной с механизмом управления. Коммутирующие контакты выполнены из специальных композиций на основе серебра, получаемых методом металлокерамики. Они не свариваются и устойчиво работают без ухода. Опиловка и зачистка контактов не рекомендуется даже в тех случаях, когда их поверхность становится неровной, с наплывами серебра. Необходимо следить только за толщиной металлокерамического слоя и провалом контактов. Если толщина слоя или провал станут менее 0,5 мм, автомат для дальнейшей работы не пригоден.

Дугогасительные камеры расположены над контактами каждого полюса и действуют по принципу деионизации и дробления дуги стальными пластинками.

Расцепитель максимального тока расположен в нижней части автомата и его токовые элементы являются продолжением токоведущей системы автомата.

Расцепитель максимального тока данной модели выключателя тепловой – срабатывающий с обратно зависимой от тока выдержкой времени при перегрузках и коротких замыканиях;

Расцепители настраивают на определенный ток срабатывания на заводе-изготовителе, после чего опечатывают; в эксплуатации их не регулируют.

Механизм управления автоматического выключателя А-3161 обеспечивает моментное замыкание и размыкание контактов, не зависящее от скорости движения рукоятки при ручном включении, а также моментное размыкание контактов с их отцеплением от рукоятки при отключении расцепителем максимального тока.

Так как контакты закрыты кожухом, коммутационное положение автомата указывается положением рукоятки: вовключенном положении она занимает крайнее верхнее положение, в отключенном — крайнее нижнее, а в отключенном расцепителем – промежуточное. После срабатывания теплового реле автомат можно включить лишь тогда, когда биметаллическая пластинка расцепителя остынет настолько, что освободит рейку расцепителя. Время остывания теплового элемента не превышает 1 минуты.
