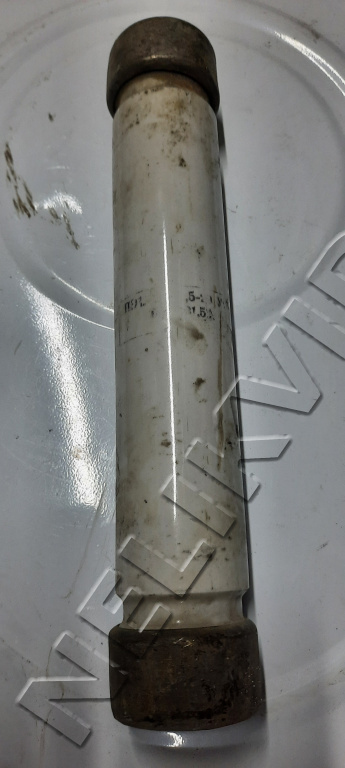

Патрон ПЭ1.1-6-31,5-20 У2

Патрон ПЭ-1.1-6-31,5-20 У2 является заменяемым элементом высоковольтного предохранителя ПКЭ и предназначен для защиты силовых трансформаторов и электрических цепей экскаваторов и передвижных автоэлектростанций на номинальное напряжение 6 кВ.

Структура условного обозначения
П – предохранитель
Э – для экскаваторов и автоэлектростанций
1 – однополюсный, с указателем срабатывания
1 – конструктивное исполнение контакта (диаметр контакта - 55 мм)
6 – номинальное напряжение, кВ
31,5 – номинальный ток предохранителя, А
20 – номинальный ток отключения, кА
У – климатическое исполнение по ГОСТ 15150-69
2 – категория размещения по ГОСТ 15543.1-89
Устройство и принцип действия
Патрон ПЭ-1.1 является токоограничивающим. Патрон состоит из фарфорового корпуса с металлическими колпачками на торцах. Внутри находится токопроводящий плавкий элемент и наполнитель (кварцевый песок). Срабатывание патрона определяется по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после перегорания нихромовой проволоки.
Не допускается применение патронов ПЭ-1.1 в сетях с напряжением, меньшим номинального напряжения патрона и предохранителя.
