Патрон ПН0.1-10УЗ

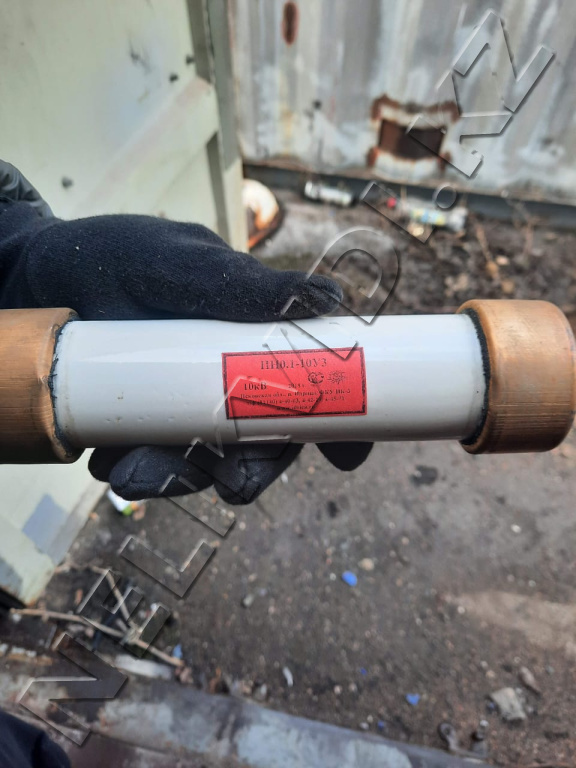

Патрон ПН 01-10 У3 является заменяемым элементом высоковольтного предохранителя ПКН 001-10 У3 и предназначен для защиты трансформаторов напряжения на номинальное напряжение 10 кВ.

Структура условного обозначения
П – предохранитель
Н – для трансформаторов напряжения
01 – конструктивное исполнение контакта
10 – номинальное напряжение, кВ
У – климатическое исполнение по ГОСТ 15150-69
3 – категория размещения по ГОСТ 15543.1-89
Устройство и принцип действия
Патрон ПН является токоограничивающим. Патрон состоит из фарфорового корпуса с металлическими колпачками на торцах. Внутри находится токопроводящий плавкий элемент и наполнитель (кварцевый песок). Срабатывание патрона определяется по отсутствию показания приборов, включенных в цепь трансформатора напряжения.
У патрона ПН категории размещения У3 имеются дополнительные детали, герметизирующие внутреннюю полость патрона.
Ток срабатывания в патронах ПН не нормируется, патроны выбираются по напряжению.
Допускается применение патронов ПН на 10 кВ в сетях с напряжением 3,6 кВ.
В цепях на наибольшее рабочее напряжение свыше 12 кВ замена патронов должна производиться на отключенном и заземленном оборудовании.
