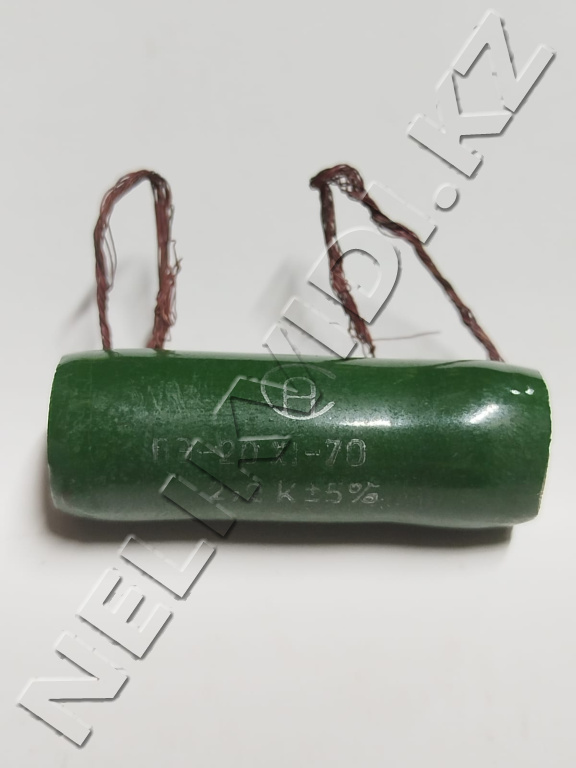

Резистор постоянный ПЭ-20 20W 2,2kΩ±5%

ПЭ-20 20W(Ватт) 2,2kΩ(кОм)±5% Резистор постоянный, проволочный, эмалированные, трубчатые. Структура условного обозначения: ПЭ – тип резистора (П – проволочный, Э – эмалированный); 20 - номинальная мощность: 20W(Ватт); 2,2kΩ – номинальное сопротивление (кОм), ±5% - допустимое отклонение сопротивления от номинального. Предназначен для работы в цепях постоянного и переменного тока.

Общая информация
Наименование    ПЭ-20 20W(Ватт) 2,2kΩ(кОм)±5% Резистор постоянный
Торговая марка    Завод «ВИТОК», аул Хабез, Карачаево-Черкесия
Страна изготовления    СССР
Нормы и требования    ОЖ0.467.574 ТУ, ГОСТ 2825-67
Дата изготовленияi    дата не указана
Вид приемки i    "1"- ОТК
Масса изделия, гр    19
Наличие паспорта - этикетки    нет
Состояние упаковки    самоупаковка
Транслитерация    PE-20 20W(Watt) 2,2kΩ(kOhm)±5% Constant resistor

Основные параметры
Функциональная группа    Резисторы постоянные
Функциональный тип    резисторы проволочные мощные
Серия резисторов    ПЭ
Габаритные размеры L*W*H    50х18х18 mm
Длина корпуса    50 mm
Диаметр корпуса    18 mm
Конструктивные особенности    трубчатый
Наличие регулировки    нет
Материал резистивного элемента    проволока
Расположение выводов    радиальное
Вид выводов    проволочные
Материал выводов    Cu (медь)
Покрытие выводов    лужение
Количество выводов    2
Расстояние между выводами    45 mm
Материал корпуса    керамика
Покрытие корпуса    стеклоэмаль
Цвет корпуса    зеленый
Метод монтажа механический    в плату
Метод монтажа электрический    пайка
Фактическая маркировка    ПЭ-20 2,2кОм±5%
Рабочее положение    любое

Технические характеристики
Единицы измерения сопротивления    kΩ (кОм)
Номинальное сопротивление    2,2 kΩ
Пределы номинального сопротивления    2,4 Ω - 5,1 kΩ
Номинальная мощность    20 W
Рабочее напряжение, max    2000 VDC; 1400 VAC
ТКС - температурный коэффициент сопротивления    ±500×10⁻⁶/1°C
Допустимое отклонение    ±5%
Сопротивление изоляции    2,5 MΩ
- диапазон частот    5-80 Hz
- амплитуда ускорения    6 g
- ударное ускорение    12 g
- ударное ускорение    12 g

Условия эксплуатации
Интервал рабочих температур    от -55 до +155°C
Минимальная наработка    3000 час.
Минимальный срок сохраняемости, лет    5
Климатическое исполнениеi    УХЛ
Относительная влажность    80% при температуре 25°С
Атмосферное давление    33-780 мм рт.ст.
