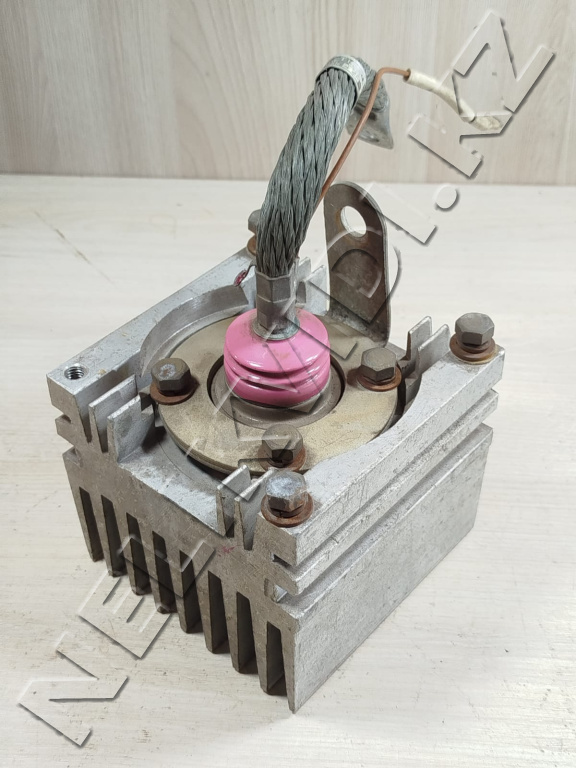

Тиристор силовой Т15-200-9 на радиаторе

Тиристор Т15-200-9 силовой, полупроводниковый, низкочастотный, кремниевый, диффузионный, структуры p-n-p-n, фланцевого исполнения с гибкими выводами.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 2000 Гц и силе тока не более 200 А.
Тиристор силовой Т15-200-9 используется в различных силовых электротехнических устройствах, в импульсных регуляторах, выпрямителях, инверторах, преобразователях, а также в цепях постоянного и переменного тока различного оборудования общего назначения.
Выпускаются в металлокерамическом корпусе фланцевой конструкции с гибким силовым и управляющим выводом.
Анодом является основание, обозначение типономинала и полярности силовых выводов приводится на корпусе тиристора.
Охлаждение воздушное естественное или принудительное.
Тиристор допускает эксплуатацию при температуре окружающей среды от -50 до +60 °С.
Силовой тиристор Т15-200 выпускается в климатических исполнениях «УХЛ» категории размещения «2» и «Т» категории размещения «3» по ГОСТ 15150-69.
Допускает воздействие синусоидальной вибрации в диапазоне частот 1- 100 Гц с ускорением 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением не более 147 м/с2.
Габаритные размеры:
— общая длина — 260 мм;
— диаметр фланца — 56 мм;
— резьба — М20х1,5.
Масса тиристора не более 470 г
