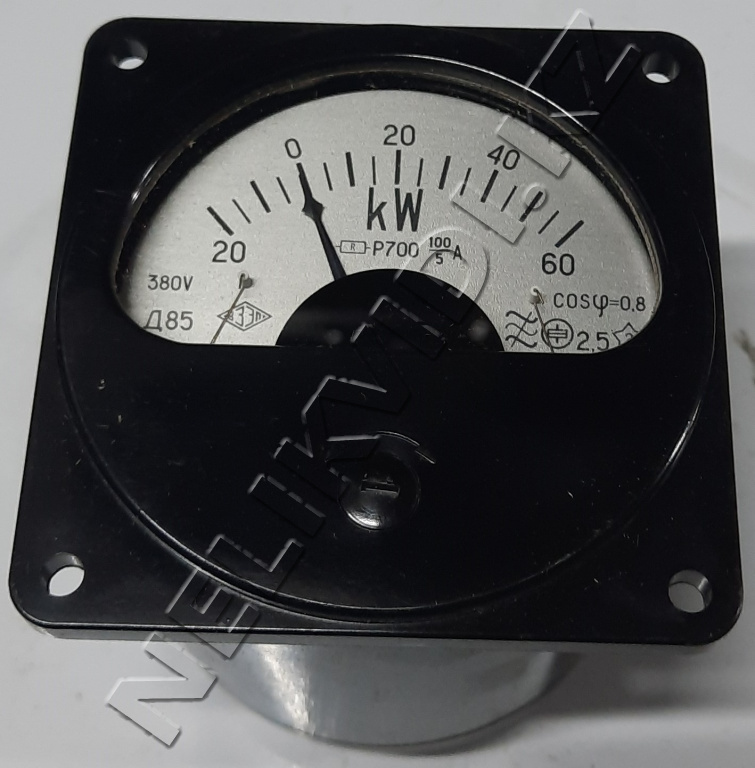

Ваттметр Д85 (20...0...60 кВт)

Ваттметр Д85 (20...0...60 кВт) предназначен для измерения активной и реактивной мощности в трехфазных цепях переменного тока частотой 50Гц.

Ваттметр Д-85 на 20-0-60 кВт - прибор для утопленного монтажа, с непосредственным отсчетом.
Номинальное напряжение генератора, в цепи которого может быть включен ваттметр, 230В или 400В.

Последовательные цепи приборов ваттметр Д 85 включаются в сеть через измерительные трансформаторы тока с вторичной обмоткой 5А.

Параллельные цепи ваттметров включаются в сеть через индивидуальное сопротивление типа Р700.

Основная погрешность на всех отметках диапазона измерений не превышает ±2,5% суммы конечных значений шкалы.

Крепление приборов ваттметр Д85 - фланцевое.
Пластмассовый корпус прибора и добавочного сопротивления предохраняет ваттметры от механических повреждений и является пыле- и брызгозащищенным.
Прибор ваттметр Д85 состоит из следующих конструкционных узлов: измерительного механизма, основания, крышки.


При установке Д 85 нужно придерживаться следующих правил:
монтаж приборов должен быть произведен тщательно, без перекосов;
крепление ваттметров Д85 на панели должно быть жестким и не создавать дополнительных нагрузок;
ваттметры Д85 при монтаже следует располагать вдали от источников сильных магнитных полей с напряженностью выше 0,4кА/м;
приборы, предназначенные для включения в сеть с напряжением свыше 650В, монтируются на изоляторах в месте, недоступном для прикосновения.

Технические характеристики ваттметра Д85 20-0-60 кВт с нулевой отмткой в середине шкалы:
Габариты - 80х80х95мм.
Класс точности - 2,5.
Тряскопрочный, вибропрочный.
Приборы используются при температуре окружающего воздуха от -50ºС до +60°С и относительной влажности до 98% (при 35°С).
Исполнение приборов ваттметр Д85 - обычное и тропическое.
Пределы измерения, кВт - 20кВт-0-60кВт;
Цена деления шкалы, кВт - 5,0кВт;
Включение с трансформатором тока при номинальном напряжении ваттметра 380В - 100/5А.
