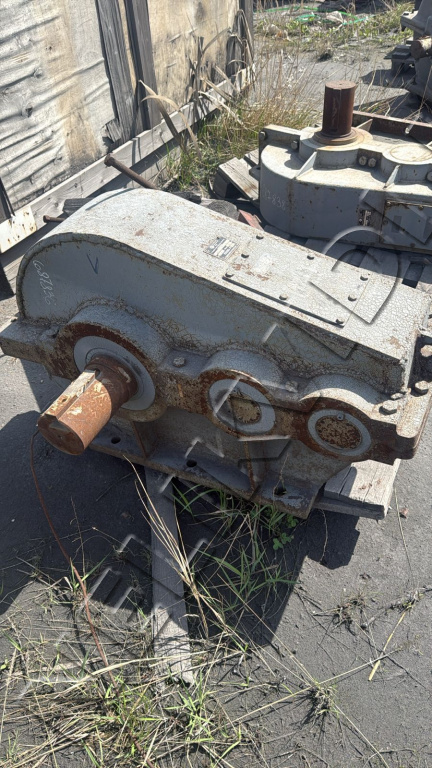

Редуктор ЦДНД-315-20-12-У2

Редуктор ЦДНД-315-20-12-У2 представляет собой двухступенчатый цилиндрический горизонтальный редуктор с зацеплением Новикова, предназначенный для изменения крутящего момента и частоты вращения в различных промышленных механизмах.

Основные технические характеристики
Тип редуктора: ЦДНД (цилиндрический двухступенчатый с зацеплением Новикова)
Типоразмер: 315 (межосевое расстояние тихоходной ступени, мм)
Передаточное число: 20
Схема сборки: 12 (определяет расположение валов и направление вращения)
Климатическое исполнение: У2 (умеренный климат, категория размещения 2 по ГОСТ 15150-69)
Номинальный крутящий момент на тихоходном валу: 7000 Н·м
Допускаемая радиальная нагрузка на тихоходном валу: до 30 000 Н
КПД: до 0,97

Условия эксплуатации
Предназначен для работы в условиях постоянных или переменных нагрузок, включая реверсивные режимы.
Допускается эксплуатация при температуре окружающей среды от -40 °C до +50 °C.
Может использоваться в запыленной среде с концентрацией пыли до 10 мг/м³.​

Применение
Редуктор ЦДНД-315-20-12-У2 широко применяется в приводах различных промышленных механизмов, таких как:​
скребковые конвейеры
ковшовые элеваторы
пластинчатые питатели
другое оборудование, используемое на обогатительных фабриках
