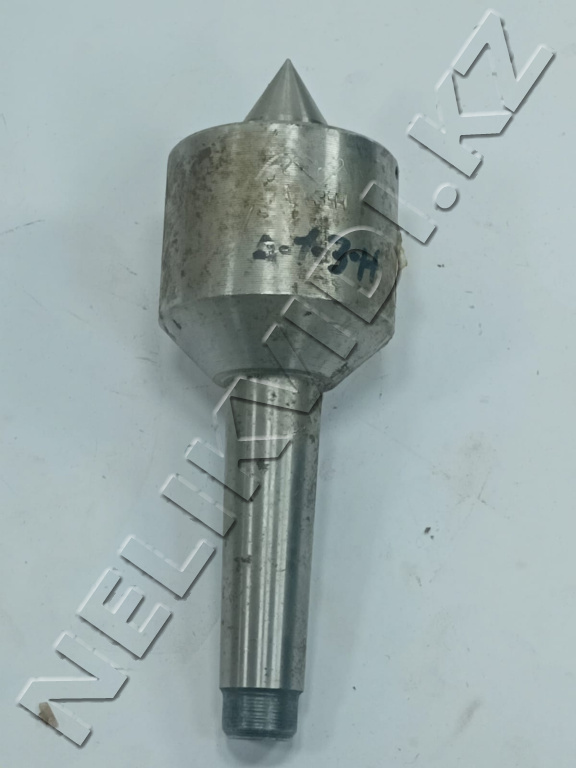

Центр вращающийся А1-3-Н

Центр вращающийся А1-3-Н — это токарный центр с конусом Морзе №3 (КМ3), предназначенный для установки и фиксации заготовок на задней бабке токарного станка при их обработке. Он соответствует ГОСТ 8742-75 и относится к нормальной серии точности (Н).

Основные характеристики:
Тип центра: А (с постоянным центровым валиком)
Исполнение: 1 (центровой валик с углом 60°)
Конус Морзе: №3 (КМ3)
Серия точности: Н (нормальная)
Габаритные размеры:
Диаметр корпуса (D): 63 мм
Диаметр хвостовика (d): 25 мм
Общая длина (L): 180 мм
Длина рабочей части (l): 94 мм
Длина хвостовика (l1): 26 мм
Радиальное биение:
Конуса центрового валика: до 0,012 мм
Конуса Морзе относительно неподвижного центрового валика: до 0,030 мм
